INTRODUÇÃO A REDES DE COMPUTADORES

Cabeamento estruturado

Existem dois padrões para a ordem dos fios dentro do conector, o EIA 568A e o EIA 568B. A diferença entre os dois é que a posição dos pares de cabos laranja e verde são invertidos dentro do conector.

EIA 568A

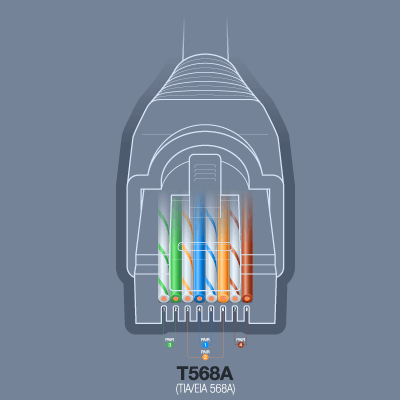

No padrão EIA 568A, a ordem dos fios dentro do conector (em ambos os lados do cabo) é a seguinte:

  1. Branco com Verde.
  2. Verde.
  3. Branco com Laranja.
  4. Azul.
  5. Branco com Azul.
  6. Laranja.
  7. Branco com Marrom.
  8. Marrom.

Ou seja, se você olhar o conector "de cima", vendo a trava, o par de fios verde estará à direita e, se olhar o conector "de baixo", vendo os contatos, eles estarão à esquerda.

Os cabos são encaixados nessa ordem, com a trava do conector virada para baixo.

EIA 568B

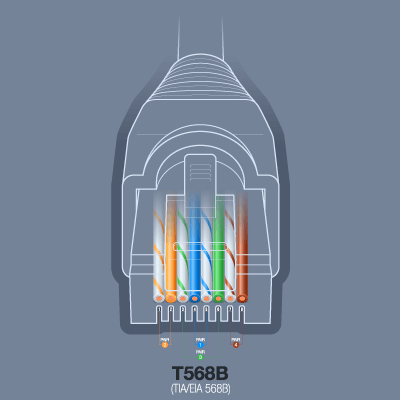

No padrão EIA 568B, a ordem dos fios dentro do conector (em ambos os lados do cabo) é a seguinte:

  1. Branco com Laranja.
  2. Laranja.
  3. Branco com Verde.
  4. Azul.
  5. Branco com Azul.
  6. Verde.
  7. Branco com Marrom.
  8. Marrom.

Ou seja, se você olhar o conector "de cima", vendo a trava, o par de fios laranja estará à direita e, se olhar o conector "de baixo", vendo os contatos, eles estarão à esquerda.

Os cabos são encaixados nessa ordem, com a trava do conector virada para baixo.
